СТЭ-31 БЕРИЛЛ
СТЭ-31

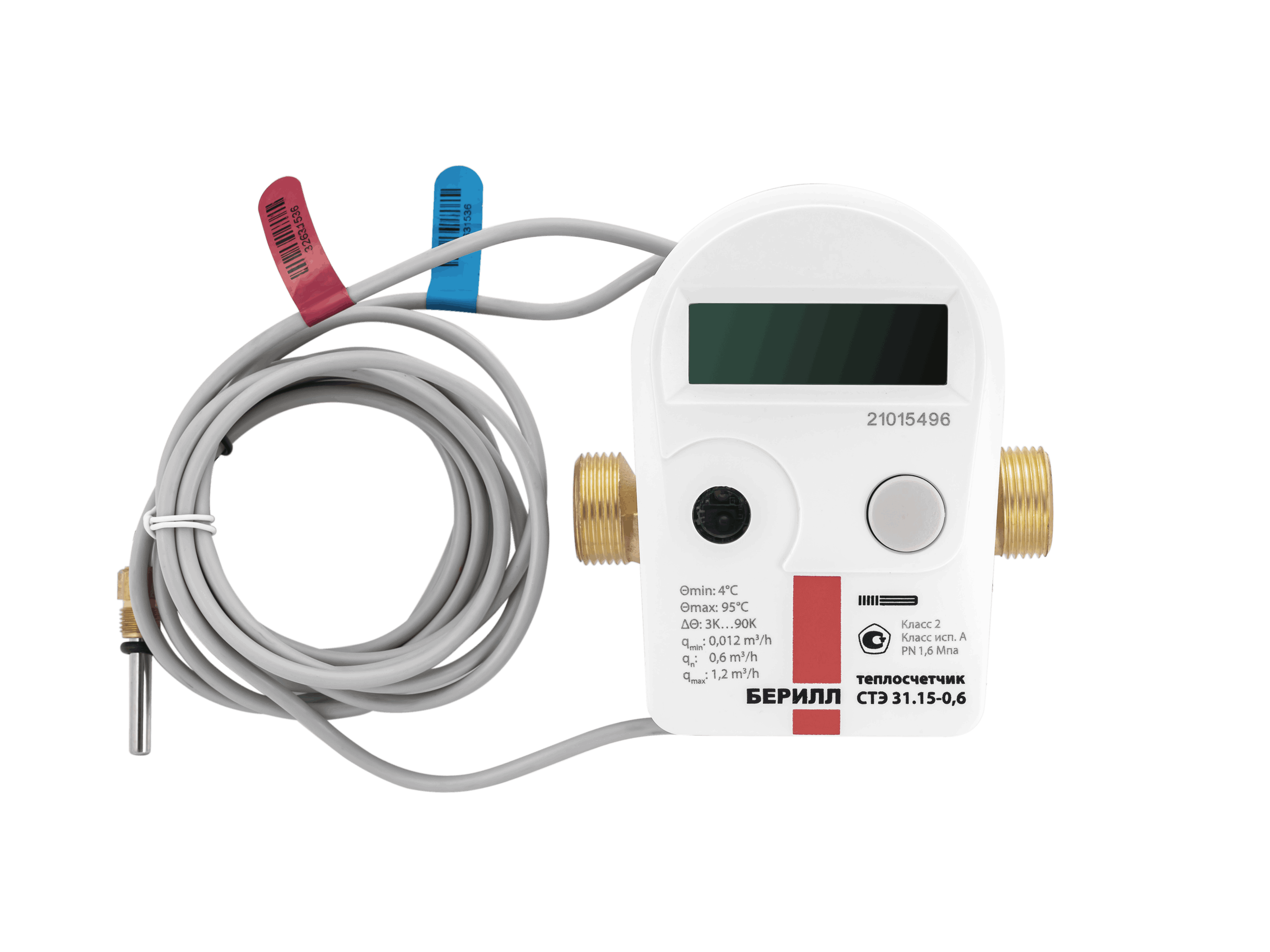

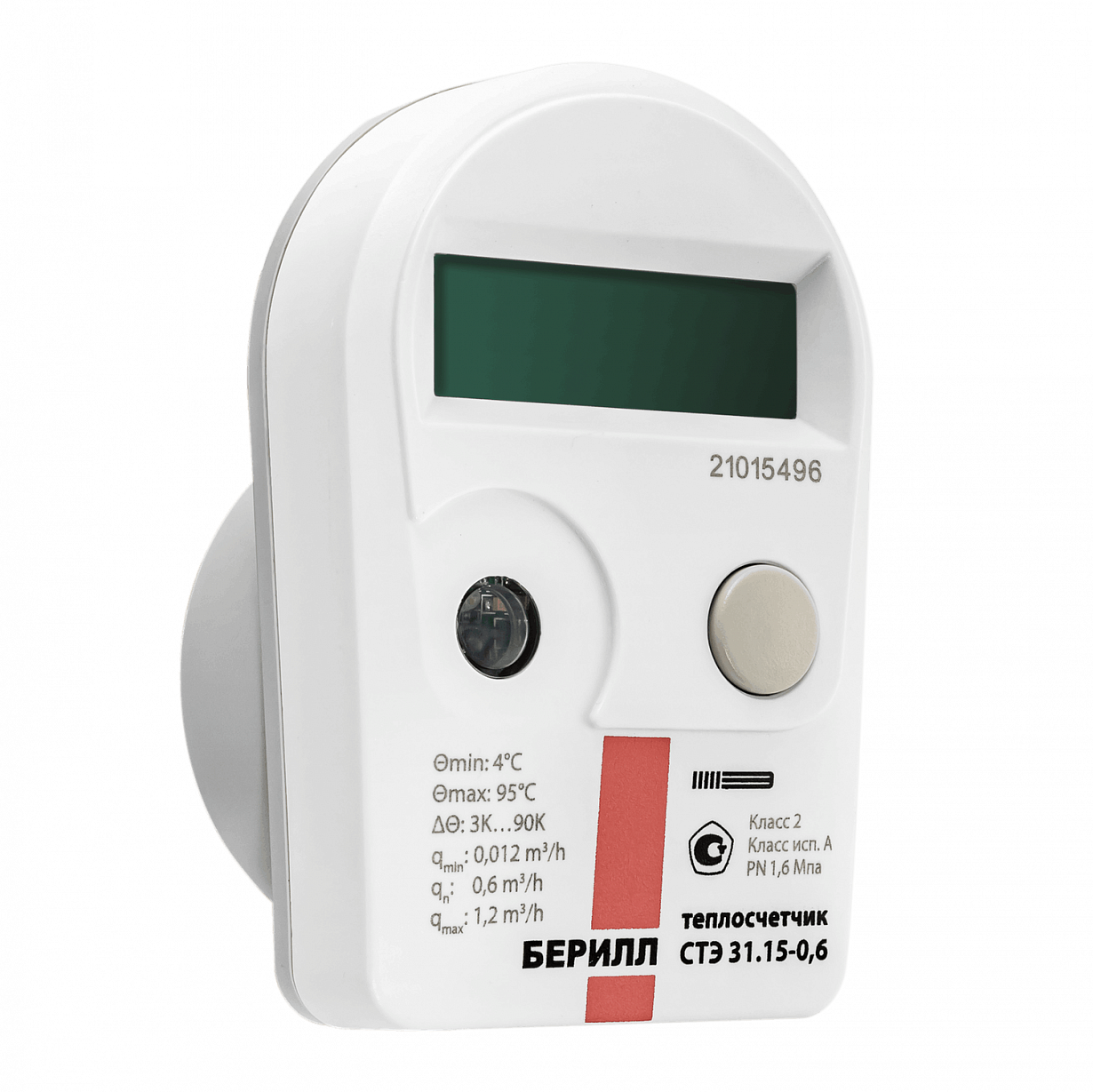

Умный счётчик СТЭ 31 «БЕРИЛЛ» для учёта потребления тепла и контроля расхода теплоносителя в системах отопления
01 Назначение
Умный счётчик тепла электронный СТЭ 31 «БЕРИЛЛ» предназначен для измерения и регистрации переданной тепловой энергии, объёма теплоносителя и других параметров теплоносителя в закрытой водяной системе отопления. Применяется в многоквартирном, административном и другом здании с горизонтальной системой отопления, при этом прибор имеет исполнения для установки в подающий или обратный трубопровод
02 Основные функции
Счётчик определяет потребляемое количество теплоты на основе измеренного объёма теплоносителя и разности температур в подающем и обратном трубопроводах. Выполняет суммирование количества теплоты за всё время эксплуатации. Обеспечивает сохранение в памяти значений потреблённой тепловой энергии за последние 38 месяцев и отображает текущие и архивные данные на ЖК-индикаторе. Прибор осуществляет самоконтроль с отображением сбоев в работе и поддерживает передачу данных через импульсный выход по радиоканалу LoRaWAN.
03 Эксплуатационные преимущества
Прибор соответствует требованиям ГОСТ Р ЕН 1434-1-2011 и изготавливается по техническим условиям ТУ 4218-003-17331698-2017, обеспечивает удобное визуальное считывание данных благодаря ЖК-индикатору большого размера и возможность интеграции в автоматизированные системы учёта ресурсов, что позволяет использовать его различными категориями пользователей, включая владельца недвижимости и эксплуатирующую организацию
Технические характеристики
- Артикул СТЭ-31
- Бренд Берилл
- Габаритные размеры, мм 80х80х130
- Диаметр условного прохода, Ду, мм 15, 20
- Диапазон измерений температуры, ºС От +4 до +95
- Интерфейс LoRaWAN
- Максимальная температура окружающей среды, °С 55
- Максимальное рабочее давление, МПа 1,6
- Максимальный расход Qmax, м3/час 1,2; 3,0; 5,0
- Минимальный расход, Qmin, м3/час 0,012; 0,03; 0,05
- Монтажная длина L, мм 110, 130
- Наименование длинное Теплосчетчик СТЭ 31 БЕРИЛЛ
- Номинальный расход, Qn, м3/час 0,6; 1,5; 2,5
- Относительная погрешность измерения, % При измерении объемного расхода и объема теплоносителя во всем диапазоне расходов от qi до qs: ?р =±(2+0,02qp /q), но не более ±5.При вычислении тепловой энергии: ?t =±(1 + 4??min /??).При измерении тепловой энергии: ? = ?р + ?t , но не более ±5
- Срок службы элемента питания, не менее 10 лет
- Срок службы, не менее 12 лет
