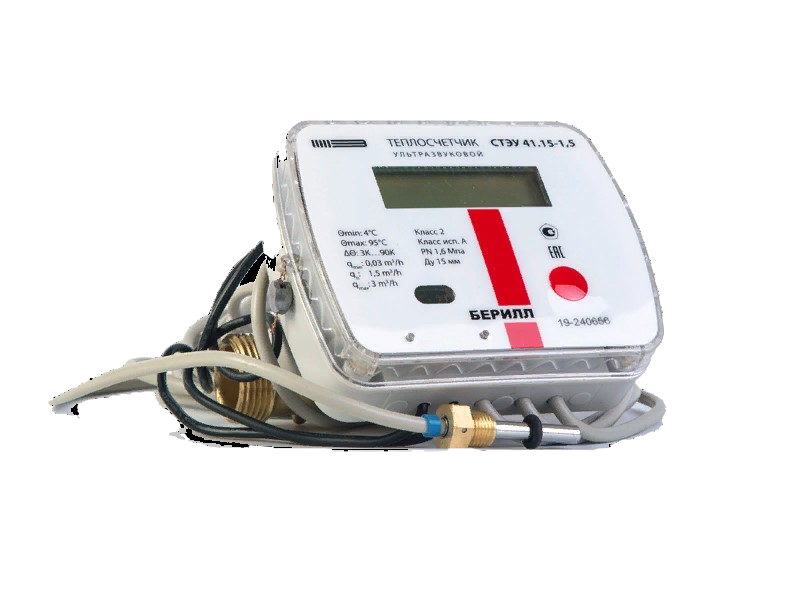

СТЭУ-41 БЕРИЛЛ
СТЭУ 41 DN15/20
СТЭУ-41 изменяет тепловую энергию, объём теплоносителя и другие параметры в закрытых водяных системах отопления
01 Назначение
Ультразвуковой счётчик тепла «Берилл» СТЭУ 41 предназначен для измерения и учёта тепловой энергии, а также для учёта тепла и холода в системах теплоснабжения. Прибор состоит из датчика расхода, вычислителя и двух датчиков температуры. В составе умных решений Лартех счётчик обеспечивает передачу данных через сеть LoRaWAN для дистанционного сбора показаний и интеграции в системы умного учёта ресурсов.
02 Основные функции
- Измерение расхода теплоносителя ультразвуковым методом без использования подвижных частей в датчике расхода;
- Учёт тепловой энергии в единицах Гкал и кВт·ч;
- Учёт как тепла, так и холода одним прибором;
- Расширенная функция самодиагностики;
- Передача показаний в умные системы диспетчеризации по сети LoRaWAN;
- Навигация по меню эксплуатации;
- Поверка переносными проливными установками.
03 Эксплуатационные преимущества
- Расширенный динамический диапазон измерений, позволяющий проводить учёт тепла при малых и больших скоростях потока теплоносителя одним прибором;
- Первый класс точности;
- Отсутствие потерь давления на измерительном участке;
- Отсутствие подвижных частей в датчике расхода, что повышает точность измерений;
- Бесшумная работа и сниженная вероятность выхода из строя;
- Отсутствие необходимости в техническом обслуживании при соблюдении требований к монтажу и условиям эксплуатации;
- Съёмный счётный модуль (вычислитель) с возможностью установки в положениях 90 / 180 / 270 градусов, в том числе отдельно на стену для удобства просмотра показаний.
Технические характеристики
- Артикул СТЭУ 41 DN15/20
- Бренд Itelma
- Габаритные размеры, мм 80х80х130
- Диаметр условного прохода, Ду, мм 15, 20
- Диапазон измерений температуры, ºС От + 4 до +95
- Интерфейс Импульсы, M-bus шина, RS 485, радиоинтерфейс LoRaWAN
- Максимальная температура окружающей среды, °С 55
- Максимальное рабочее давление, МПа 1,6
- Максимальный расход Qmax, м3/час 1,2, 3, 5
- Минимальный расход, Qmin, м3/час 0,012, 0,03, 0,05
- Монтажная длина L, мм 110, 130
- Наименование длинное Счетчик тепла электронный ультразвуковой СТЭУ 41 БЕРИЛЛ
- Номинальный расход, Qn, м3/час 0,6, 1,5, 2,5
- Относительная погрешность измерения, % ±(1+0,01•qp /q) (кл. 1 по ГОСТ Р ЕН 1434-1-2011).±(2+0,02•qp /q) (кл. 2 по ГОСТ Р ЕН 1434-1-2011)
- Срок службы элемента питания, не менее 10 лет
- Срок службы, не менее 12 лет
