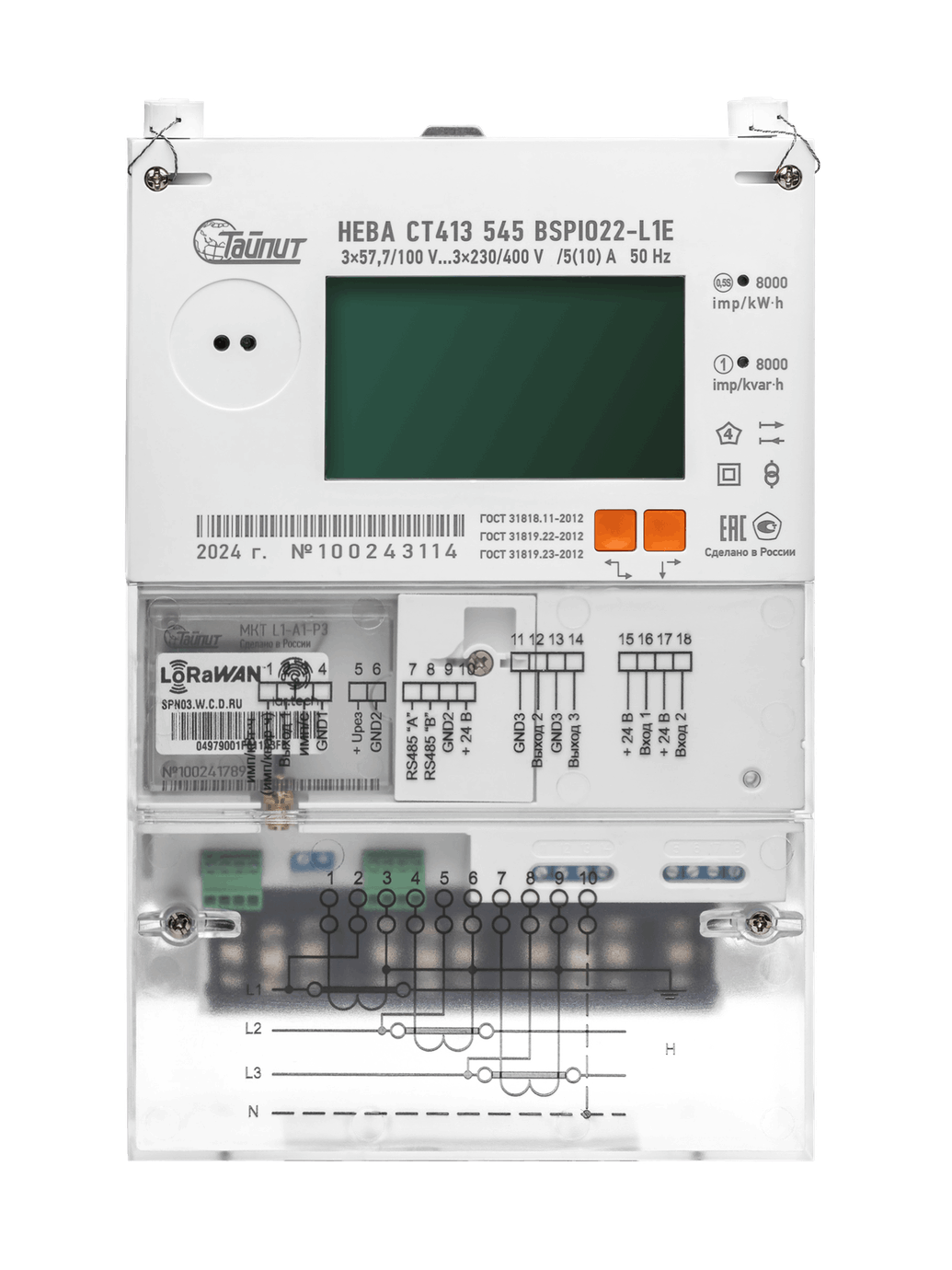

Трехфазный многофункциональный счетчик электроэнергии НЕВА СТ413
НЕВА СТ413
Трёхфазный многофункциональный счётчик для организации учета электроэнергии и контроля ее качества
01 Назначение
Счетчик предназначен для многотарифного учета активной и реактивной энергии в трехфазных трех- или четырехпроводных цепях переменного тока, включая двунаправленный учет активной энергии, а также реактивную энергию индуктивного и емкостного характера, в том числе по квадрантам.
02 Основные функции
Устройство обеспечивает многотарифный учет активной и реактивной электроэнергии по модулю, прямому и обратному направлению, с хранением данных на конец месяца за 36 месяцев и на конец суток за 256 дней. Измеряет активную, реактивную и полную мощности по фазам и суммарно, токи и напряжения, частоту сети, коэффициенты и углы между векторами токов и напряжений, а также потери в линии и трансформаторе. Формирует гибкие профили измеряемых величин (суточные, месячные, профили нагрузки) с интервалами от 1 до 60 минут, контролирует качество электроэнергии и фиксирует отклонения напряжения и частоты, провалы и перенапряжения, превышение лимитов мощности и энергии, а также события: пропадание и восстановление напряжения, перенапряжения, провалы, нарушения последовательности фаз, превышение токов, воздействие магнитным полем, вскрытие крышки и корпуса, изменение времени и даты, ошибки и срабатывания дискретных выходов
ПУ оснащен встроенным модулем связи LoRaWAN RU и полностью поддерживаются программным обеспечением Smart Grid
03 Эксплуатационные преимущества
Поддерживает протокол СПОДЭС 2.0/DLMS, оптический порт по ГОСТ МЭК 61107‑2011, интерфейс RS‑485 с питанием от встроенного блока и возможность установки дополнительного модуля RS‑485. Оснащен дискретными входами (в том числе импульсными), дискретными выходами, работающими как реле по заданным порогам, выходом +24 В и испытательными выходами активной энергии и точности хода часов, переключаемыми в режим проверки точности реактивной энергии
Технические характеристики
- Артикул НЕВА СТ413
- Бренд Тайпит
- Гарантийный срок эксплуатации 7 лет
- Класс точности по А или A/R 0,5S/1
- Количество тарифов Многотарифный
- Межпроверочный интервал 16 лет
- Наименование длинное Трехфазный счетчик электроэнергии НЕВА СТ413
- Наличие модификаций с внешней антенной Присутствует
- Номинальный или базовый - максимальный ток, А 5/10
- Основной интерфейс RS-485; LoRaWAN; оптопорт
- Подключение к сети Непосредственное или трансформаторное
- Рабочее напряжение сети, В 3,57,7/100В и 3х230/400

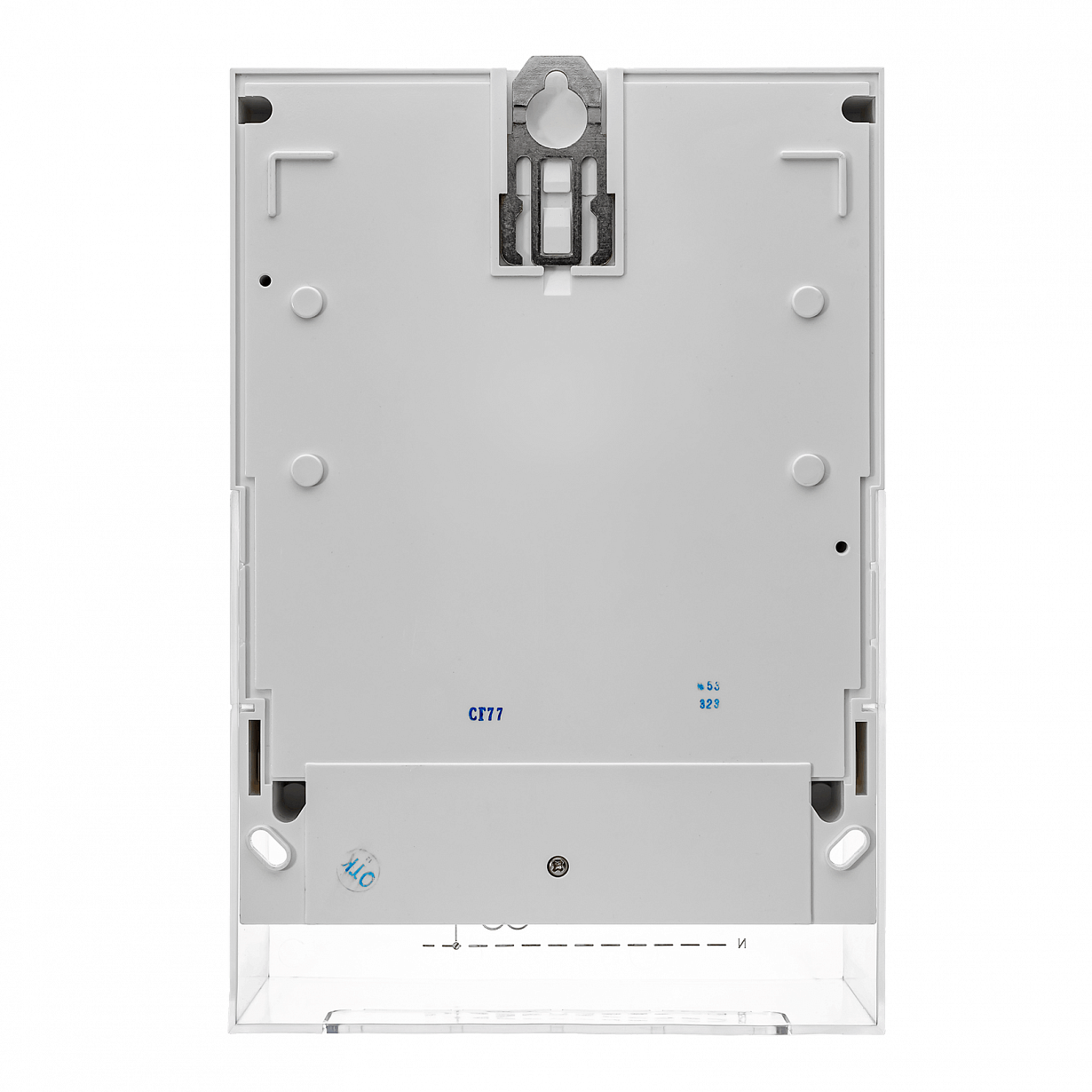

- Способ крепления На 3 винта
- Средний срок службы 30 лет
- Фазность Трехфазный
