Однофазный сплит-счётчик электроэнергии НЕВА СП1

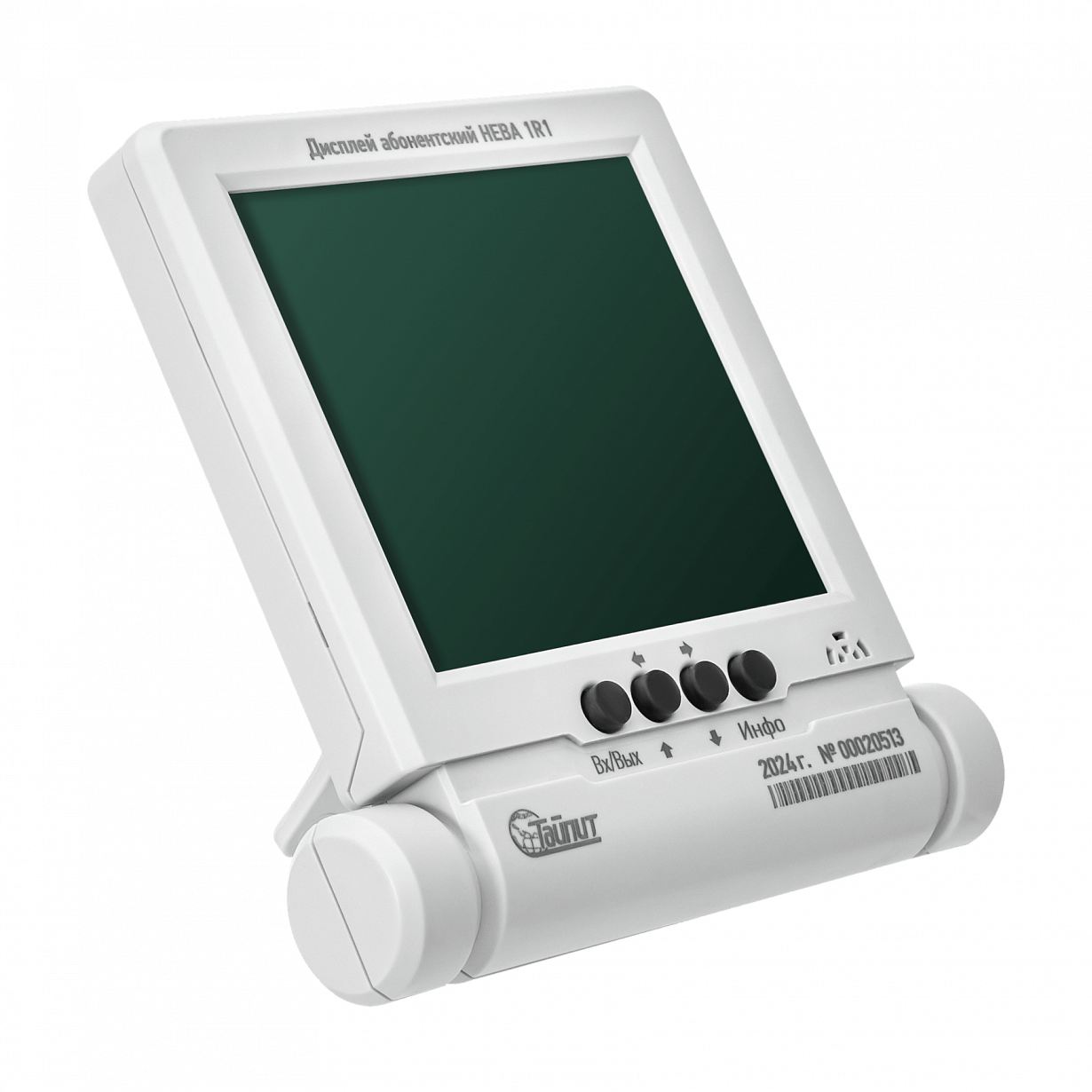

НЕВА СП1 с абонентским дисплеем НЕВА 1R1
Интеллектуальный однофазный счётчик электроэнергии с раздельным измерительным блоком и выносным абонентским дисплеем
01 Назначение
Счетчик предназначен для измерения и учета активной и реактивной энергии в однофазных двухпроводных цепях переменного тока с раздельным учетом по временным зонам суток, а также для учета активной энергии в двух направлениях и реактивной энергии индуктивного и емкостного характера
02 Основные функции
Прибор осуществляет комплексный многотарифный учет и мониторинг: измеряет и учитывает активную и реактивную энергию (включая учет по направлениям и по четырем квадрантам для реактивной энергии), фиксирует энергию потерь в линии и производит суммарный и дифференцированный по тарифам учет; контролирует мощности (активную, реактивную и полную), среднеквадратичные значения тока фазного и нулевого проводов, среднеквадратичное значение напряжения, частоту сети и коэффициенты активной/реактивной мощности (в том числе tgφ), а также выполняет мониторинг параметров качества электроэнергии в соответствии с классом S, фиксируя установившиеся отклонения напряжения и частоты и длительность таких отклонений. Устройство поддерживает гибкую систему тарификации с возможностью задания до 36 тарифных графиков и конфигурирования до 48 тарифных зон в сутках с раздельными настройками по дням недели, формирует профили измеряемых величин, ведет расширенные журналы событий (питание, перепрограммирование, изменения времени, вскрытия корпуса и клеммной колодки, воздействие магнитного поля, разрывы интерфейсных соединений, очистки архивов и пр.) и обеспечивает подготовку сигналов для автоматического отключения или ограничения нагрузки
ПУ оснащен встроенным модулем связи LoRaWAN RU и полностью поддерживаются программным обеспечением Smart Grid
03 Эксплуатационные преимущества
Раздельная конструкция (измерительный блок в недоступном месте, выносной дисплей у пользователя) повышает устойчивость к вмешательству и удобство индикации. Встроенные средства контроля и защиты (электронная пломба корпуса и клемм, датчик магнитного поля, контроль вскрытия, механический фиксатор расцепителя) препятствуют и фиксируют попытки хищения и несанкционированного вмешательства. Простая интеграция в АСКУЭ, стандартизованный интерфейс обмена, гибкая тарификация, два шунтовых датчика тока, опциональная подсветка ЖК‑индикатора, развитая самодиагностика и журналирование упрощают эксплуатацию и сервис
Технические характеристики
- Артикул НЕВА СП1 с абонентским дисплеем НЕВА 1R1
- Бренд Тайпит
- Гарантийный срок эксплуатации 7 лет
- Класс точности по А или A/R 1/1
- Количество тарифов Многотарифный
- Межпроверочный интервал 16 лет
- Наименование длинное Однофазный сплит-счётчик электроэнергии НЕВА СП1
- Наличие модификаций с внешней антенной Нет
- Номинальный или базовый - максимальный ток, А 5/100
- Основной интерфейс LoRaWAN; RF-модем
- Рабочее напряжение сети, В 230
- Способ крепления На винты в клемме
- Средний срок службы 30 лет
- Фазность Однофазный
