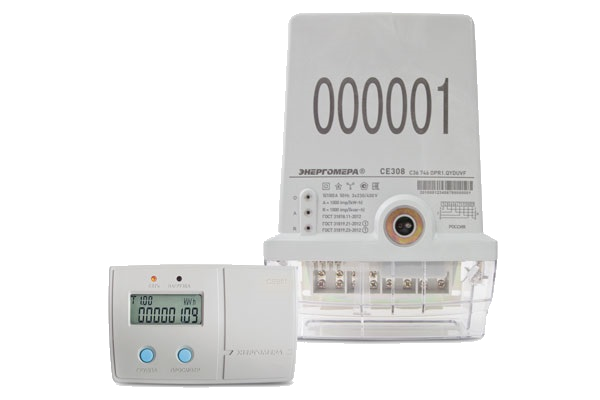

Трехфазный счетчик электроэнергии СЕ308 С36
Энергомера СЕ308 С36
Многофункциональный трёхфазный счётчик электроэнергии с расщеплённой архитектурой для учёта электроэнергии
01 Назначение
Многофункциональный трёхфазный счётчик электроэнергии с расщеплённой архитектурой, предназначенный для использования в составе АСКУЭ и передачи измеренных параметров в диспетчерский пункт контроля, учёта и распределения электрической энергии. Прибор соответствует требованиям ПАО «Россети» и ПП РФ №890 от 19.06.2020 к приборам учёта электроэнергии.
02 Основные функции
- Измерение параметров сети: частоты напряжения, токов, напряжений, углов между током и напряжением, коэффициентов мощности, активной, реактивной и полной мощности;
- Измерение показателей качества электроэнергии по классу «S»: положительное и отрицательное отклонение напряжения, отклонение частоты сети, длительность и глубина провала напряжения, длительность и максимальное значение перенапряжения, перерывы электроснабжения;
- Отображение на индикаторном устройстве текущих значений тока, напряжения, частоты сети и мощности;
- Поддержка протокола обмена IEC 62056 СПОДЭС/DLMS;
- Каналы связи: оптический интерфейс для локального считывания данных, радиоинтерфейс 2,4 ГГц для обмена с устройством считывания CE901 BU-03, исполнения с модулем связи PLC G3 или GSM/GPRS для работы в АСКУЭ;
- Встроенное реле управления нагрузкой потребителя, в том числе по заданному расписанию;
- Контроль потребляемой активной и «мгновенной» мощности, потребления активной энергии, напряжения и частоты питающей сети;
- Ведение журналов событий счётчика и изменения настроек с фиксацией времени нарушений;
- Ведение ретроспективы учёта активной и реактивной энергии (суммарно и по тарифам) при смене суток, месяцев (с программируемой датой окончания расчётного периода), лет, а также по событиям или команде;
- Ведение профиля нагрузки с настройкой типа сохраняемых параметров и времени усреднения;
- Самодиагностика и сигнализация по интерфейсу;
- Гибкая настройка реакции на события, возникающие в счётчике;
- Отображение информации на ЖКИ выносного индикаторного устройства с сопровождением кодами OBIS;
ПУ оснащен встроенным модулем связи LoRaWAN RU и полностью поддерживаются программным обеспечением Smart Grid
03 Эксплуатационные преимущества
- Установка на опоре без дополнительной защиты;
- Защита от хищений электроэнергии: контроль вскрытия крышки зажимов и кожуха, электронные пломбы, датчик магнитного поля, датчик температуры, защита информации;
- Выносное индикаторное устройство для считывания данных с измерительного блока по цифровому каналу связи;
- Средняя наработка на отказ — 220 000 часов (400 000 часов для приборов, произведённых с 01.06.2023);
- Средний срок службы — 30 лет (40 лет для приборов, произведённых с 01.06.2023);
Технические характеристики
- Артикул Энергомера СЕ308 С36
- Бренд Энергомера
- Гарантийный срок эксплуатации 7 лет
- Класс точности по А или A/R 1/1
- Количество тарифов Многотарифный
- Межпроверочный интервал 16 лет
- Наименование длинное Трехфазный счетчик электроэнергии СЕ308 С36
- Номинальный или базовый - максимальный ток, А 5/100
- Основной интерфейс Оптопорт; LoRaWaN со встроенной антенной
- Рабочее напряжение сети, В 3х230/400
- Способ крепления На опору
- Средний срок службы 30 лет (40 лет для приборов учета, произведенных с 01.06.2023г)
- Фазность Трехфазный
