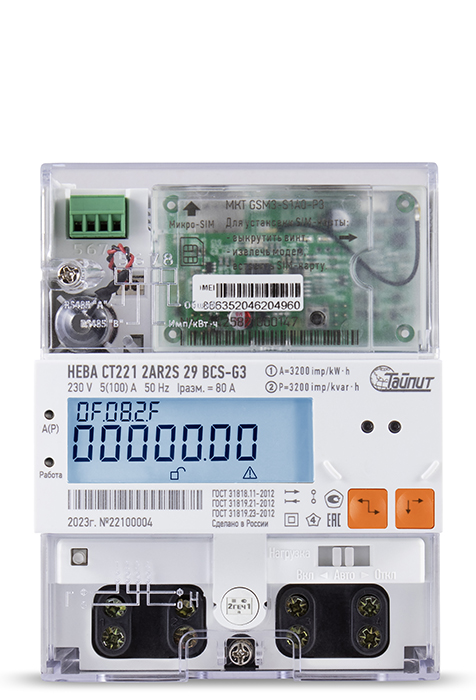

Однофазный многофункциональный счетчик электроэнергии НЕВА СТ221
НЕВА СТ221
Однофазный малогабаритный счетчик электроэнергии для высокоточного многотарифного учета
01 Назначение
Счетчик «Нева СТ221» предназначен для учета активной и реактивной энергии в однофазных двухпроводных цепях переменного тока, а также для измерения активной энергии в двух направлениях. Подходит для работы в интеллектуальных системах учета электроэнергии и в качестве первичного датчика АСКУЭ со считыванием данных по интерфейсам
02 Основные функции
Счетчик комплексно измеряет и учитывает активную энергию в двух направлениях, реактивную энергию, полную мощность, а также напряжение, ток и частоту сети. Встроенный мониторинг качества электроэнергии позволяет отслеживать отклонения напряжения, провалы и перенапряжения. Система гибкого тарифного планирования позволяет задавать до 36 графиков тарификации с 48 тарифными зонами для каждого дня недели. Фиксируются и хранятся данные по энергиям (активной, реактивной по квадрантам) и мощностям, а также события, включая воздействие магнитного поля (свыше 150 мТл), программирование, отклонения параметров сети, попытки несанкционированного доступа
ПУ оснащен встроенным модулем связи LoRaWAN RU и полностью поддерживаются программным обеспечением Smart Grid
03 Эксплуатационные преимущества
Счетчик оснащен сменным коммуникационным модулем, оптическим портом, двумя шунтами для измерения тока и датчиком магнитного поля. Электронные пломбы защищают от несанкционированного доступа. Для проверки точности предусмотрены оптический и электрический тестовые выходы. Индикатор функционирования и подсветка ЖК-дисплея обеспечивают удобство использования. Встроенный расцепитель нагрузки обеспечивает возможность отключения нагрузки при превышении порогов напряжения, мощности, тока и т.д. Интерфейс RS-485 с питанием от встроенного блока питания обеспечивает надежную связь. Переключатель позволяет фиксировать расцепитель в положениях "отключено", "включено" и "авто". Корпус из стеклонаполненного поликарбоната обеспечивает защиту от внешних воздействий. Соответствие протоколу СПОДЭС 3.0 гарантирует совместимость с интеллектуальными системами учета. Возможна замена батареи без нарушения пломб
Технические характеристики
- Артикул НЕВА СТ221
- Бренд Тайпит
- Гарантийный срок эксплуатации 7 лет
- Класс точности по А или A/R 1/2
- Количество тарифов Многотарифный
- Межпроверочный интервал 16 лет
- Наименование длинное Однофазный многофункциональный счетчик электроэнергии НЕВА СТ221
- Наличие модификаций с внешней антенной Присутствует
- Номинальный или базовый - максимальный ток, А 5/100
- Основной интерфейс RS-485; LoRaWAN
- Рабочее напряжение сети, В 230
- Способ крепления На DIN-рейку
- Средний срок службы 30 лет
- Фазность Однофазный
